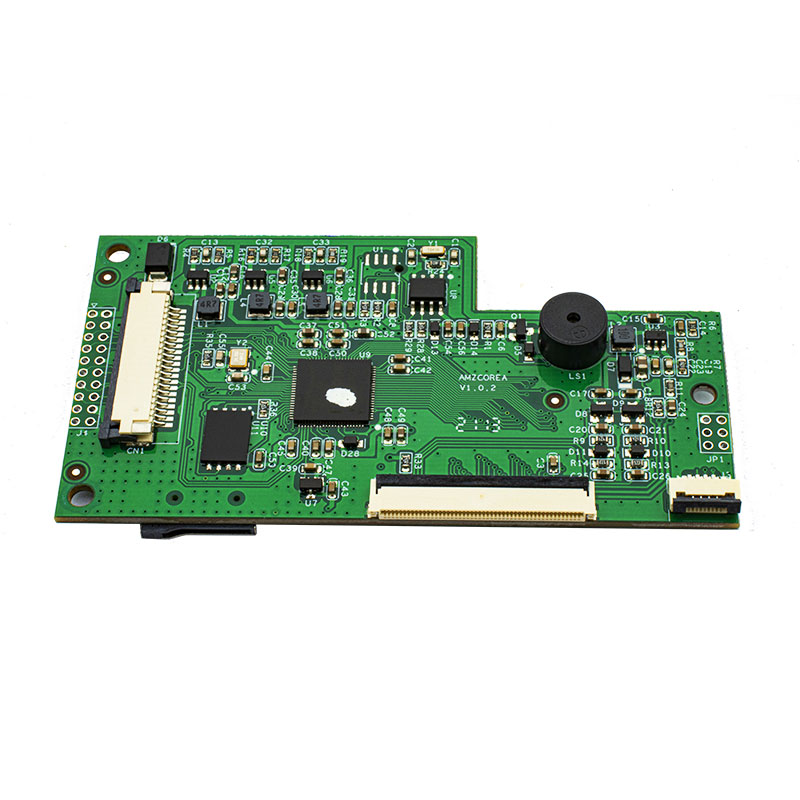

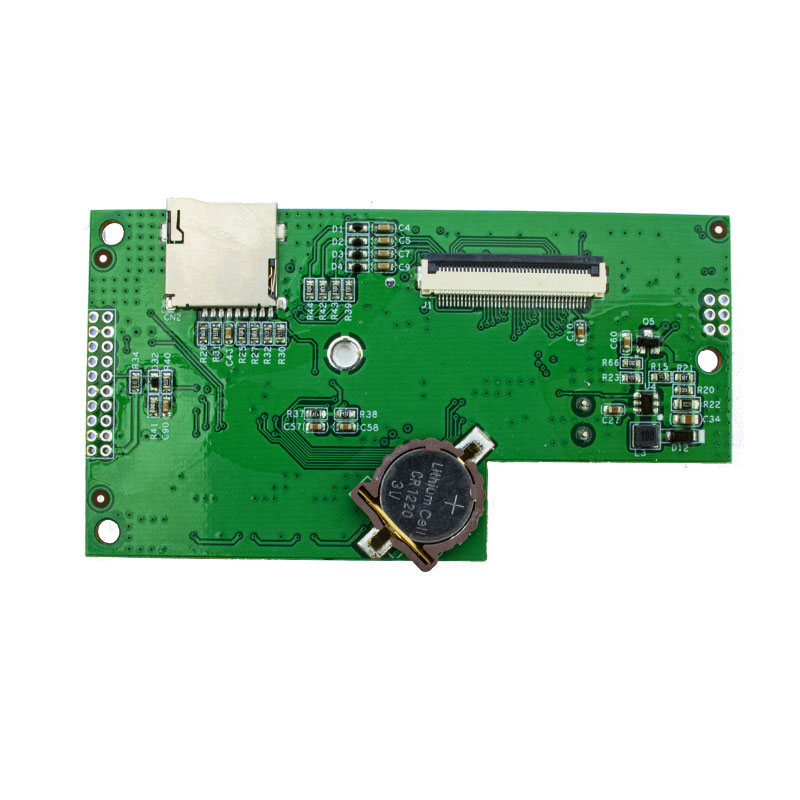

AMZ-COER-A

不带FRAM版本；DC5V；2路TTL通讯；支持4线电阻式触摸屏

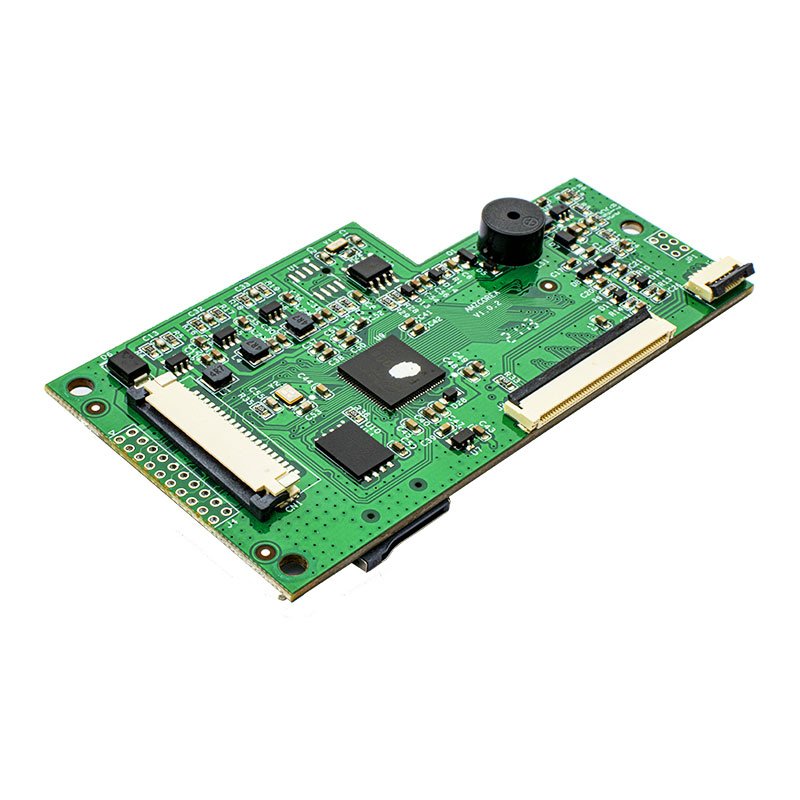

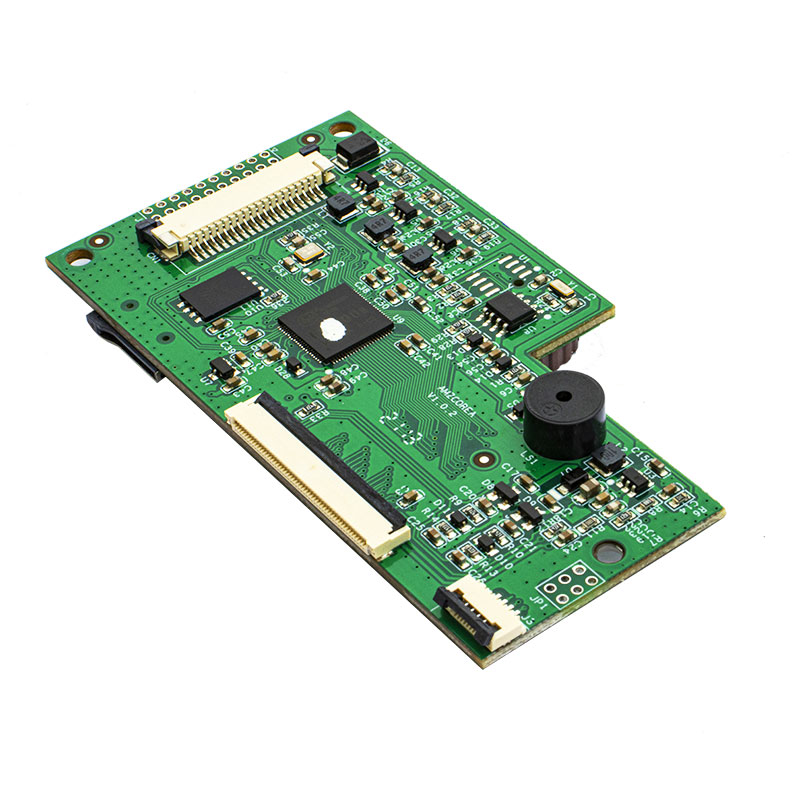

AMZ-COER-A

带FRAM，DC5V；2路TTL通讯；支持4线电阻式触摸屏

硬件性能

型号

AMZ-COER-A

支持显示屏

4.3" 5" 7" TFT LCD

支持最大分辨率（Px）

1024X600

支持触摸屏

4线式工业电子触摸屏，支持电容式触摸屏（需定制）

CPU

32-bit 600MHz主频 ARM9内置32MB DDR内存

存储器

128Mbyte SPI NAND FLASH

FRAM铁电存储器

16-64K Bit(可选)

RTC

实时时钟内置

以太网

无

掉电数据保存

需增加掉电保存电路或带FRAM版本

USB端口

可支持，增加USB相关电路

程序下载方式

SD卡下载（默认）可支持USB，U盘（增加相关电路）

U盘

可支持（增加U盘升级相关电路）

通讯端口

COM1：TTL

COM2：TTL

电气规格

最大额定功率

3.5W

额定电压

DC 5V

电源保护

具备+/-500V雷击浪涌保护能力

允许失电

<5ms

CE&ROHS

符合EN61000-6-2:2005，EN61000-6-4:2007标准；雷击浪涌+/-500V,群脉冲+/-2KV；静电接触放电+/-8KV；静电空气放电+/-8KV.

环境规格

工作温度

-20℃~60℃

存储温度

-30℃~70℃

环境湿度

10~90%RH(无冷凝)

抗震性

10-25Hz（X、Y、Z方向，2g/30分钟）

冷却方式

自然风冷

其他参数

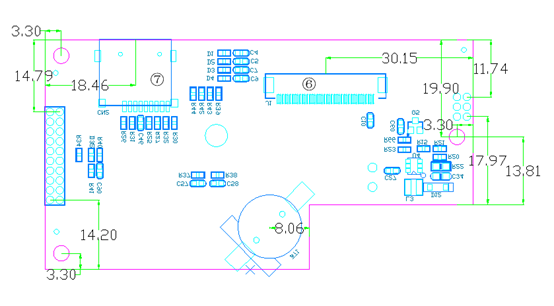

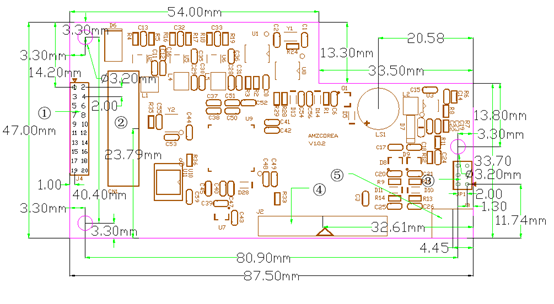

开孔尺寸

40.4*80.9mm

外形尺寸

47*87.5mm

核心板净重

20g

兼容4.3/5/7英寸

AMZ-COER-A

87.5*47mm

见屏参数

80.9*40.4mm

11mm

管脚

定义

说明

1，2

DC 5V

DC 5V正极输入

3，4

GND

电源负极输入

5

VDROP

掉电检测信号，控制板提供，掉电时间由控制板决定，最小不少于10ms ，参考数据掉电保存相关电路设计。

6

485DIR

COM1 RS485通讯使能输出,连接RS485芯片控制脚

       77

UART2_TXD

COM2_TTL通讯发送，连接控制器TTL RX

8

RTCVCC

时针3.3v电源输入,参考时针电源电路设计

9，10

GND

GND

11

UART2_RXD

COM2_TTL通讯接收，连接控制TTL_TX

12

VBUS

USB_5V电源输入;

当VBUS检测到5V电压时，主芯片处于USB升级模式；

当VBUS输入引脚为0V时，USB_DRV输出为高电平，主芯片处于U盘升级模式；

1：核心板R34为0R时，VBUS输出为5V电源，仅支持USB升级；（默认状态）

2：核心板R34空贴时，增加相关控制电路可支持U盘及USB两种升级方式。

13

USB_DP

USB信号线D+

14

USB_DM

USB信号线D-

15

USB_DRV

默认为高，使能USB电源；检测到USB device时，置低，请参考U盘升级控制电路

16

UART1_RXD

COM1_TTL通讯接收，连接控制器TTL_TX

17,18

GND

GND

19

NC

空

20

UART1_TXD

COM1_TTL通讯发送，连接控制器TTL_RX

Pin脚

定义

说明

1

空

定位引脚

2

空

3

空

4

空

5

空

6

GND

GND

功能引脚

输出电压

备注

VCOM

3.86V

选择50pin显示屏时请参考其参数

DVDD

3.3V

AVDD

10.5V

VGL

-6.8V

VGH

16V

引脚

功能(电阻式触摸屏)

1

TP_X2

2

TP_Y2

3

TP_X1

4

TP_Y1
